DHK 단열 깊은 홈 볼 베어링은 표준 정확도 등급으로 일반 공차(PN)를 갖습니다.
DHK는 고객 주문 시 더 높은 치수 및 기하학적 정확도 공차 수준의 베어링을 제공할 수 있습니다.
DHK 레이디얼 베어링의 공차(테이퍼 롤러 베어링 제외)
모든 치수 표시 ln(mm)
공차 ln(음)
내부 링
PN(일반)
| 명사 같은 보어 직경 | 편차 dmp | 변형 Vdp 시리즈 | 변화 Vdmp | 테이퍼 보어 1:12 편차/변이 | |||||
| > | <= | △dmp | 7.8.9 | 0．1 | 2.3.4 | Vdmp | △dmp | △d1mp-dmp | Vdp |
| 2.5 10 | 0 -8 | 10 | 8 | 6 | 6 | 15 0 | 15 0 | 10 | |
| 10 18 | 0 -8 | 10 | 8 | 6 | 6 | 18 0 | 18 0 | 10 | |
| 18 30 | 0 -10 | 13 | 10 | 8 | 8 | 21 0 | 21 0 | 13 | |
| 30 50 | 0 -12 | 15 | 12 | 9 | 9 | 25 0 | 25 0 | 15 | |
| 50 80 | 0 -15 | 19 | 19 | 11 | 11 | 30 0 | 30 0 | 19 | |
| 80 120 | 0 -20 | 25 | 25 | 15 | 15 | 35 0 | 35 0 | 25 | |
| 120 180 | 0 -25 | 31 | 31 | 19 | 19 | 40 0 | 40 0 | 31 | |
| 180 250 | 0 -30 | 38 | 38 | 23 | 23 | 46 0 | 46 0 | 38 | |
| 250 315 | 0 -35 | 44 | 44 | 26 | 26 | 52 0 | 52 0 | 44 | |
| 315 400 | 0 -40 | 50 | 50 | 30 | 30 | 57 0 | 57 0 | 50 | |
| 400 500 | 0 -45 | 56 | 56 | 34 | 34 | 63 0 | 63 0 | 56 | |
| 500 630 | 0 -50 | 63 | 63 | 38 | 38 | 70 0 | 70 0 | ||
| 630 800 | 0 -75 | 80 0 | 80 0 | ||||||
| 800 1000 | 0 -100 | 90 0 | 90 0 | ||||||
| 1000 1250 | 0 -125 | 105 0 | 105 0 | ||||||
| 1250 1600 | 0 -160 | ||||||||
| 1600 2000 | 0 -200 | ||||||||
외부 링
PN/(일반)
| 명사 같은 외경 | 편차 | 변형 Vdp 시리즈 | 밀봉된 베어링 | 변화 | 방사형 런아웃 | |||
| > | <= | △디엠프 | 7.8.9 | 0．1 | 2.3.4 | 2 3 4 | VDMP | 케아 |
| 6 18 | 0 -8 | 10 | 8 | 6 | 10 | 6 | 15 | |
| 18 30 | 0 -9 | 12 | 9 | 7 | 12 | 7 | 15 | |
| 30 50 | 0 -11 | 14 | 11 | 8 | 16 | 8 | 20 | |
| 50 80 | 0 -13 | 16 | 13 | 10 | 20 | 10 | 25 | |
| 80 120 | 0 -15 | 19 | 19 | 11 | 26 | 11 | 35 | |
| 120 150 | 0 -18 | 23 | 23 | 14 | 30 | 14 | 40 | |
| 150 180 | 0 -25 | 31 | 31 | 19 | 38 | 19 | 45 | |
| 180 250 | 0 -30 | 38 | 38 | 23 | 23 | 50 | ||
| 250 315 | 0 -35 | 44 | 44 | 26 | 26 | 60 | ||
| 315 400 | 0 -40 | 50 | 50 | 30 | 30 | 70 | ||
| 400 500 | 0 -45 | 56 | 56 | 34 | 34 | 80 | ||
| 500 630 | 0 -50 | 63 | 63 | 38 | 38 | 100 | ||
| 630 800 | 0 -75 | 94 | 94 | 55 | 55 | 120 | ||
| 800 1000 | 0 -100 | 125 | 125 | 75 | 75 | 140 | ||
| 1000 1250 | 0 -125 | 160 | ||||||
| 1250 1600 | 0 -160 | 190 | ||||||
| 1600 2000 | 0 -200 | 220 | ||||||
| 2000 2500 | 0 -250 | 250 | ||||||
| 보어 직경(mm) | C2(음) | CN(음) | C3(음) | C4(음) | C5(음) | |||
| <= | <= | |||||||
| 2.5 6 | 0 7 | 2 13 | 8 23 | -- -- | -- -- | |||
| 6 10 | 0 7 | 2 13 | 8 23 | 14 29 | 20 37 | |||
| 10 18 | 0 9 | 3 18 | 11 25 | 18 33 | 25 45 | |||
| 18 24 | 0 10 | 5 20 | 13 28 | 20 36 | 28 48 | |||
| 24 30 | 1 11 | 5 20 | 13 28 | 23 41 | 30 53 | |||
| 30 40 | 1 11 | 6 20 | 15 33 | 28 46 | 40 64 | |||
| 40 50 | 1 11 | 6 23 | 18 36 | 30 51 | 45 73 | |||
| 50 65 | 1 15 | 8 28 | 23 43 | 38 61 | 55 90 | |||
| 65 80 | 1 15 | 10 30 | 25 51 | 46 71 | 65 105 | |||
| 80 100 | 1 18 | 12 36 | 30 58 | 53 84 | 75 120 | |||
| 100 120 | 2 20 | 15 41 | 36 66 | 61 97 | 90 140 | |||
| 120 140 | 2 23 | 18 48 | 41 81 | 71 114 | 105 160 | |||
| 140 160 | 2 23 | 18 53 | 46 91 | 81 130 | 120 180 | |||
| 160 180 | 2 25 | 20 61 | 53 102 | 91 147 | 135 200 | |||
| 180 200 | 2 30 | 25 71 | 63 117 | 107 163 | 150 230 | |||
| 200 225 | 4 32 | 28 82 | 73 132 | 120 187 | 175 255 | |||
| 225 250 | 4 36 | 31 92 | 87 152 | 140 217 | 205 290 | |||
| 250 280 | 4 39 | 36 97 | 97 162 | 152 237 | 225 320 | |||
| 280 315 | 8 45 | 42 110 | 110 180 | 175 260 | 260 360 | |||
| 315 355 | 8 50 | 50 120 | 120 200 | 200 290 | 290 405 | |||
| 355 400 | 8 60 | 60 140 | 140 230 | 230 330 | 330 460 | |||
| 400 450 | 10 70 | 70 160 | 160 260 | 260 370 | 370 520 | |||
| 450 500 | 10 80 | 80 180 | 180 290 | 290 410 | 410 570 | |||
| 500 560 | 20 90 | 90 200 | 200 320 | 320 460 | 460 630 | |||
| 560 630 | 20 100 | 100 220 | 220 350 | 350 510 | 540 700 | |||
| 630 710 | 30 120 | 120 250 | 250 390 | 390 560 | 560 780 | |||
| 710 800 | 30 130 | 130 280 | 280 440 | 440 620 | 620 860 | |||
| 800 900 | 30 150 | 150 310 | 310 490 | 490 690 | 690 960 | |||
| 900 1000 | 40 160 | 160 340 | 340 540 | 540 760 | 760 1040 | |||
| 1000 1120 | 40 170 | 170 370 | 370 590 | 590 840 | 840 1120 | |||
| 1120 1250 | 40 180 | 180 400 | 400 640 | 640 910 | 910 1220 | |||
| 1250 1400 | 60 210 | 210 440 | 440 700 | 700 1000 | 1000 1340 | |||
| 1400 1600 | 60 230 | 230 480 | 480 770 | 770 1100 | 1100 1470 | |||
| 1600 1800 | 60 250 | 250 520 | 520 830 | 830 1220 | 1220 1650 | |||

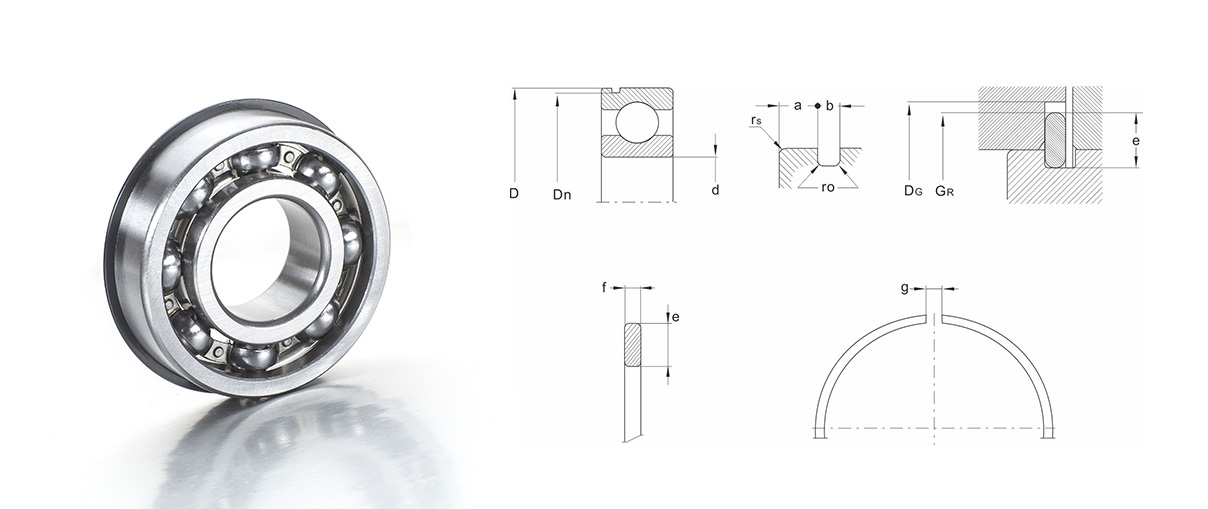

모델 | 기본 모델 베어링 시리즈 | 디 | 디N | ㅏ 60 | ㅏ 베어링 시리즈 62 63 64 | 비 | r0 | 정지 링 | 에프 | 이자형 | g | DR | DG | |||||||||
| 60 | 62 | 63 | 64 | 분. | 최대. | 분. | 최대. | 분. | 최대. | 분. | 최대. | 최대. | D | 분 | 최대 | 분 | 최대 | ≒ | 최대 | 분 | ||
에스 P30 | -- | 6200N | -- | -- | 30 | 27.92 | 28.17 | -- | -- | 1.91 | 2.06 | 1.35 | 1.65 | 0.4 | 30 | 1.02 | 1.12 | 3.1 | 3.25 | 3 | 34.7 | 35.5 |
에스 P32 | 6002N | 6201N | -- | -- | 32 | 29.90 | 30.15 | 1.91 | 2.06 | 1.91 | 2.06 | 1.35 | 1.65 | 0.4 | 32 | 1.02 | 1.12 | 3.1 | 3.25 | 3 | 36.7 | 37.5 |
에스 P35 | 6003N | 6202N | 6 300N | -- | 35 | 32.92 | 33.17 | 1.91 | 2.06 | 1.91 | 2.06 | 1.35 | 1.65 | 0.4 | 35 | 1.02 | 1.12 | 3.1 | 3.25 | 3 | 39.7 | 40.5 |
에스 P37 | -- | -- | 6301N | -- | 37 | 34.52 | 34.77 | -- | -- | 1.91 | 2.06 | 1.35 | 1.65 | 0.4 | 37 | 1.02 | 1.12 | 3.1 | 3.25 | 3 | 41.3 | 42 |
에스 P40 | -- | 6203N | -- | -- | 40 | 37.85 | 38.10 | -- | -- | 1.91 | 2.06 | 1.35 | 1.65 | 0.4 | 40 | 1.02 | 1.12 | 3.1 | 3.25 | 3 | 44.6 | 45.5 |
에스 P42 | 6004N | -- | 6 302N | -- | 42 | 39.50 | 39.75 | 1.9 | 2.06 | 1.91 | 2.06 | 1.35 | 1.65 | 0.4 | 42 | 1.02 | 1.12 | 3.1 | 3.25 | 3 | 46.3 | 47 |
에스 P44 | 60/22N | -- | -- | -- | 44 | 41.50 | 41.75 | 1.9 | 2.06 | -- | -- | 1.35 | 1.65 | 0.4 | 44 | 1.02 | 1.12 | 3.1 | 4.04 | 3 | 48.3 | 49 |
에스 P47 | 6005N | 6 204N | 6 303N | -- | 47 | 44.35 | 44.60 | 1.9 | 2.06 | 2.31 | 2.46 | 1.35 | 1.65 | 0.4 | 47 | 1.02 | 1.12 | 3.89 | 4.04 | 4 | 52.7 | 53.5 |
에스 P50 | -- | 6 0/22N | -- | -- | 50 | 47.35 | 47.60 | -- | -- | 2.31 | 2.46 | 1.35 | 1.65 | 0.4 | 50 | 1.02 | 1.12 | 3.89 | 4.04 | 4 | 55.7 | 56.5 |
에스 P52 | 6028N | 6 205N | 6 304N | 6 402N | 52 | 49.48 | 49.73 | 1.91 | 2.06 | 2.31 | 2.46 | 1.35 | 1.65 | 0.4 | 52 | 1.02 | 1.12 | 3.89 | 4.04 | 4 | 57.9 | 58.5 |
에스 P55 | 6006N | -- | -- | -- | 55 | 52.35 | 52.60 | 1.91 | 2.06 | -- | -- | 1.35 | 1.65 | 0.4 | 55 | 1.02 | 1.12 | 3.89 | 4.04 | 4 | 60.7 | 61.5 |
에스 P56 | -- | -- | 6 3/22N | -- | 56 | 52.35 | 53.60 | -- | -- | 2.31 | 2.46 | 1.35 | 1.65 | 0.4 | 56 | 1.02 | 1.12 | 3.89 | 4.04 | 4 | 61.7 | 62.5 |
에스 P58 | 60/32N | 6 2/28N | -- | -- | 58 | 52.35 | 55.60 | 1.88 | 2.06 | 2.31 | 2.46 | 1.35 | 1.65 | 0.4 | 58 | 1.02 | 1.12 | 3.89 | 4.04 | 4 | 63.7 | 64.5 |
에스 P62 | 6007N | 6 206N | 6 305N | 6 403N | 62 | 59.11 | 59.61 | 1.86 | 2.06 | 3.08 | 3.28 | 1.9 | 2.2 | 0.6 | 62 | 1.6 | 1.7 | 3.89 | 4.04 | 4 | 67.7 | 68.5 |
에스 P65 | -- | 6 2/32N | -- | -- | 65 | 62.10 | 62.60 | -- | -- | 3.08 | 3.28 | 1.9 | 2.2 | 0.6 | 65 | 1.6 | 1.7 | 3.89 | 4.04 | 4 | 70.7 | 71.5 |
에스 P68 | 6008N | -- | 6 3/28 | -- | 68 | 64.32 | 64.82 | 2.29 | 2.49 | 3.08 | 3.28 | 1.9 | 2.2 | 0.6 | 68 | 1.6 | 1.7 | 4.7 | 4.85 | 5 | 74.6 | 76 |
에스 P72 | -- | 6 207N | 6 306N | 6 404N | 72 | 68.31 | 68.81 | -- | -- | 3.08 | 3.28 | 1.9 | 2.2 | 0.6 | 72 | 1.6 | 1.7 | 4.7 | 4.85 | 5 | 78.6 | 80 |
에스 P75 | 6009N | -- | 6 3/32N | -- | 75 | 71.33 | 71.83 | 2.29 | 2.49 | 3.08 | 3.28 | 1.9 | 2.2 | 0.6 | 75 | 1.6 | 1.7 | 4.7 | 4.85 | 5 | 81.6 | 83 |
에스 P80 | 6010N | 6 208N | 6 307N | 6 405N | 80 | 76.31 | 76.81 | 2.29 | 2.49 | 3.08 | 3.28 | 1.9 | 2.2 | 0.6 | 80 | 1.6 | 1.7 | 4.7 | 4.85 | 5 | 86.6 | 88 |
에스 P85 | -- | 6209N | -- | -- | 85 | 81.31 | 81.81 | -- | -- | 3.08 | 3.28 | 1.9 | 2.2 | 0.6 | 85 | 1.6 | 1.7 | 4.7 | 4.85 | 5 | 91.6 | 93 |
에스 P90 | 6011N | 6210N | 6 308N | 6406 N | 90 | 86.29 | 86.79 | 2.67 | 2.87 | 3.08 | 3.28 | 2.7 | 3 | 0.6 | 90 | 2.36 | 2.46 | 4.7 | 4.85 | 5 | 96.6 | 98 |
에스 P95 | 6012N | -- | -- | -- | 95 | 91.32 | 91.82 | 2.67 | 2.87 | -- | -- | 2.7 | 3 | 0.6 | 95 | 2.36 | 2.46 | 4.7 | 4.85 | 5 | 101.6 | 103 |
에스 P100 | 6013N | 3 211N | 6 309N | 6 407N | 100 | 96.30 | 96.80 | 2.67 | 2.87 | 3.08 | 3.28 | 2.7 | 3 | 0.6 | 100 | 2.36 | 2.46 | 4.7 | 4.85 | 5 | 106.5 | 108 |
에스 P110 | 6014N | 3212N | 6310N | 6 408N | 110 | 106.31 | 106.81 | 2.67 | 2.87 | 3.08 | 3.28 | 2.7 | 3 | 0.6 | 110 | 2.36 | 2.46 | 4.7 | 4.85 | 5 | 116.6 | 118 |
에스 P115 | 6015N | -- | -- | -- | 115 | 111.31 | 111.81 | 2.67 | 2.87 | -- | -- | 2.7 | 3 | 0.6 | 115 | 2.36 | 2.46 | 4.7 | 4.85 | 5 | 121.6 | 123 |
에스 P120 | -- | 6 213N | 6 311N | 6 409N | 120 | 114.71 | 115.21 | -- | -- | 3.86 | 4.06 | 3.1 | 3.4 | 0.6 | 120 | 2.72 | 2.82 | 7.06 | 7.21 | 7 | 129.7 | 131.5 |
에스 P125 | 6016N | 6214N | -- | -- | 125 | 119.72 | 120.22 | 2.67 | 2.87 | 3.86 | 4.06 | 3.1 | 3.4 | 0.6 | 125 | 2.72 | 2.82 | 7.06 | 7.21 | 7 | 134.7 | 126.5 |
에스 P130 | 6017N | 6215N | 6 312N | 6 410N | 130 | 124.72 | 125.22 | 2.67 | 2.87 | 3.86 | 4.06 | 3.1 | 3.4 | 0.6 | 130 | 2.72 | 2.82 | 7.06 | 7.21 | 7 | 139.7 | 141.5 |
에스 P140 | 6018N | 6216N | 6313N | 6 411N | 140 | 134.73 | 135.23 | 6.46 | 3.71 | 4.65 | 1.9 | 3.1 | 3.4 | 0.6 | 140 | 2.72 | 2.82 | 7.06 | 7.21 | 7 | 154.7 | 157 |
에스 P145 | 6019N | -- | -- | -- | 145 | 139.73 | 140.23 | 3.44 | 3.71 | -- | -- | 3.1 | 3.4 | 0.6 | 145 | 2.72 | 2.82 | 7.06 | 7.21 | 7 | 154.7 | 157 |
에스 P150 | 6 020N | 6 217N | 6 314N | 6 413N | 150 | 144.74 | 145.24 | 3.46 | 3.71 | 4.65 | 4.9 | 3.1 | 3.4 | 0.6 | 150 | 2.72 | 2.82 | 7.06 | 7.21 | 7 | 159.7 | 162 |
에스 P160 | 6021N | 6218N | 6315N | 6 413N | 160 | 154.72 | 155.22 | 3.46 | 3.71 | 4.65 | 4.9 | 3.1 | 3.4 | 0.6 | 160 | 2.72 | 2.82 | 7.06 | 7.21 | 7 | 169.7 | 172 |
에스 P170 | 6022N | 6219N | 6316N | 170 | 163.15 | 163.65 | 3.46 | 3.71 | 5.44 | 5.69 | 3.5 | 3.8 | 0.6 | 170 | 3 | 3.1 | 9.45 | 9.6 | 10 | 182.9 | 185 | |
에스 P180 | 6024N | 6220N | 6317N | 6414N | 180 | 173.16 | 173.66 | 3.45 | 3.71 | 5.44 | 5.69 | 3.5 | 3.8 | 0.6 | 180 | 3 | 3.1 | 9.45 | 9.6 | 10 | 182.9 | 195 |
에스 P190 | -- | 6221N | 6318N | 6415N | 190 | 183.13 | 183.64 | -- | -- | 5.44 | 5.69 | 3.5 | 3.8 | 0.6 | 190 | 3 | 3.1 | 9.45 | 9.6 | 10 | 182.9 | 205 |
에스 P200 | 6026N | 6222N | 6319N | 6416N | 200 | 193.15 | 193.65 | 5.44 | 5.69 | 5.44 | 5.69 | 3.5 | 3.8 | 0.6 | 200 | 3 | 3.1 | 9.45 | 9.6 | 10 | 182.9 | 215 |
