관습 단일 행 앵귤러 콘택트 볼 베어링 제조업체, 공급업체

단일 행 앵귤러 콘택트 볼 베어링

카테고리

단일 행 앵귤러 콘택트 볼 베어링

디자인 변형
정렬 불량
새장
용인
내부 틈새

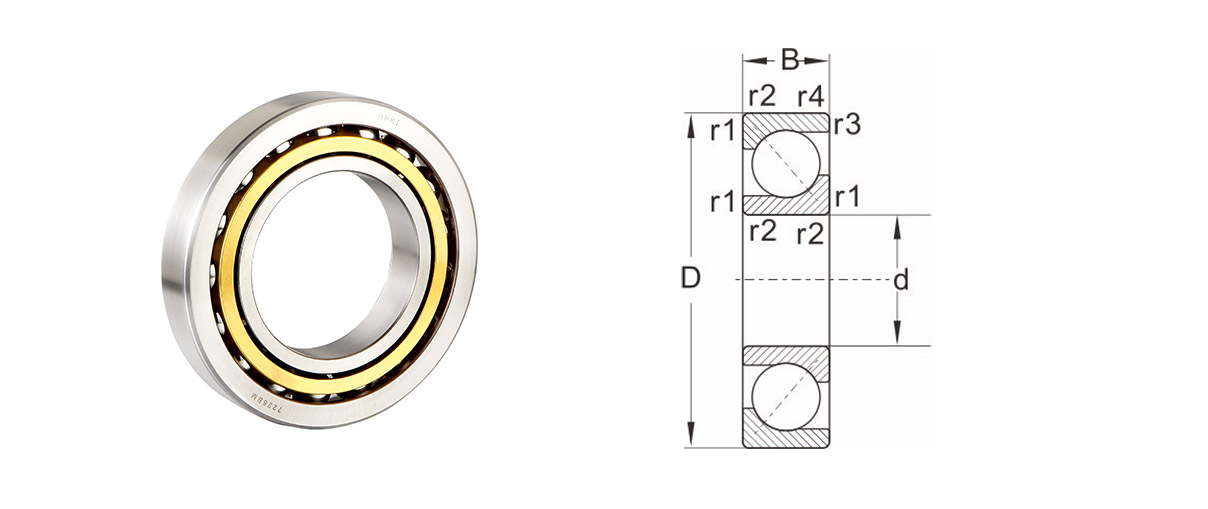

DHK 단열 앵귤러 콘택트 볼 베어링은 비분리형 레이디얼 베어링입니다. 접촉각이 다르기 때문에 4가지 설계 변형이 있습니다.

1) 접촉각 15, 베어링 명칭 접미사 C.

2) 접촉각은 25 이고 베어링 명칭에는 접미사 AC가 붙습니다.

3) 접촉각은 35 이고 베어링 명칭에는 접미사 A가 있습니다.

4) 접촉각은 40이고 베어링 명칭에는 접미사 B가 붙습니다.

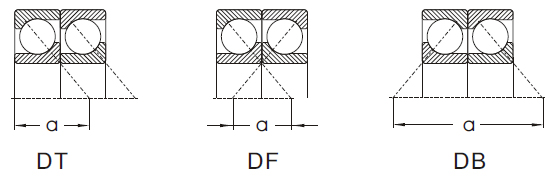

쌍을 이루는 베어링:

단열 앵귤러 콘택트 볼 베어링은 종종 쌍으로 사용됩니다. DHK는 다양한 배열의 베어링 쌍을 생산할 수 있으며 고객은 쌍을 직접 사용하여 장착 작업을 절약하고 장착 간격 조정 실수를 피할 수 있습니다. 자주 사용되는 배열 쌍은 다음과 같습니다.
단열 앵귤러 콘택트 볼 베어링은 정렬 불량을 수용하는 능력이 매우 제한되어 있습니다. 이 베어링에 작동 오정렬이 가해지면 서비스 수명이 단축되고 더 높은 작동 소음이 발생합니다.

일반적으로 중앙 위치에서 최대 2분 각도의 정렬 불량은 베어링에 부정적인 영향을 미치지 않습니다.
DHK 단열 앵귤러 콘택트 볼 베어링에는 플라스틱 케이지(접미사 TVP)가 표준으로 장착되어 있습니다. 대형 사이즈에는 가공된 견고한 황동(접미사 M)이 기본으로 장착되어 있습니다.

요청에 따라 DHK는 프레스 스틸 케이지(접미사 JP) 또는 페놀 수지 케이지(접미사 TPA)를 사용하여 이 베어링을 생산할 수도 있습니다.

DHK 단열 앵귤러 콘택트 볼 베어링은 표준 공차 등급(PN)으로 생산됩니다.

요청 시 DHK는 P6, P5 또는 P4와 같이 공차가 더 가까운 베어링을 생산할 수도 있습니다.

자세한 값은 재다이얼 베어링 공차 장(8페이지)에 나열되어 있습니다.

DHK 단열 앵귤러 콘택트 볼 베어링의 공차(테이퍼 롤러 베어링 제외)

(mm)로 표시된 모든 치수:

(um)의 공차:

내부 링

PN/(일반)

명사 같은 보어 직경		편차 dmp	변형 Vdp 시리즈			변화 Vdmp	테이퍼 보어 1:12 편차/변이
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

외부 링

PN/(일반)

명사 같은 외경		편차	변형 Vdp 시리즈			밀봉된 베어링	변화	방사형 런아웃
>	<=	△디엠프	7.8.9	0．1	2.3.4	2 3 4	VDMP	케아
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

모델	치수					정격 부하	C5(음)	극한의 속도		무게
모델	디	디	비	r1,r2 분	r3,r4 분	동적하중 Cr	정하중 Cor	그리스 윤활	오일 윤활	무게
7004C	20	42	12	0.6	0.15	10.5	6.02	14000	19000	0.064
7004AC	20	42	12	0.6	0.15	10	5.74	14000	19000	0.064
7005C	25	47	12	0.6	0.15	12.9	8.58	12000	17000	0.074
7005AC	25	47	12	0.6	0.15	11.1	7.08	12000	17000	0.074
7006C	30	55	13	1	0.3	15.1	10.3	9500	14000	0.11
7006AC	30	55	13	1	0.3	14.4	9.83	9500	14000	0.11
7007C	35	62	14	1	0.3	16.3	12.1	8500	12000	0.15
7007AC	35	62	14	1	0.3	15.5	11.5	8500	12000	0.15
7008C	40	68	15	1	0.3	20.1	15.2	8000	11000	0.18
7008AC	40	68	15	1	0.3	19	14.4	8000	11000	0.18
7009C	45	75	16	1	0.3	25.9	20.4	7500	10000	0.23
7009AC	45	75	16	1	0.3	24.5	19.3	7500	10000	0.23
7010C	50	80	16	1	0.3	26.6	21.9	6700	9000	0.25
7010AC	50	80	16	1	0.3	25.2	21.4	6700	9000	0.257
7011C	55	90	18	1.1	0.6	37.2	28.6	6000	8000	0.38
7011AC	55	90	18	1.1	0.6	35.2	27.2	1000	12000	0.381
7012C	60	95	18	1.1	0.6	38.2	32.6	5600	7500	0.4
7012AC	60	95	18	1.1	0.6	36.2	31.6	5600	7500	0.4
7013C	65	100	18	1.1	0.6	40.1	35.4	5300	7000	0.43
7013AC	65	100	18	1.1	0.6	38	34.1	5300	7000	0.43
7014C	70	110	20	1.1	0.6	48.3	43.2	5000	6700	0.6
7014AC	70	110	20	1.1	0.6	45.7	42.7	5000	6700	0.6
7015C	75	115	20	1.1	0.6	49.5	48	4800	6300	0.63
7015AC	75	115	20	1.1	0.6	46.8	45.5	4800	6300	0.671
7016C	80	125	22	1.1	0.6	58.5	56.8	4500	6000	0.85
7016AC	80	125	22	1.1	0.6	55.4	55.1	4500	6000	0.85
7017C	85	130	22	1.1	0.6	62.5	61.7	4300	5600	0.89
7017AC	85	130	22	1.1	0.6	59.2	59.2	4300	5600	0.89
7018C	90	140	24	1.5	0.6	71.4	71.7	4000	5300	1.15
7018AC	90	140	24	1.5	0.6	67.6	68.6	4000	5300	1.15
7019C	95	145	24	1.5	0.6	73.6	77.1	3800	5000	1.2
7019AC	95	145	24	1.5	0.6	69.5	71	3800	5000	1.2
7020C	100	150	24	1.5	0.6	79.4	81.3	3800	5000	1.25
7020AC	100	150	24	1.5	0.6	75.1	77	3800	5000	1.25
7022ACM	110	170	28	2	1	100	101	3000	4000	2.41
7024ACM	120	180	28	2	1	77	107	2600	3600	2.62
7028ACM	140	210	33	2	1	98	137	2000	3000	4.14
7030ACM	150	225	35	2.1	1.1	137	154	1900	2800	4.80
7032ACM	160	240	38	2.1	1.1	155	176	1800	2600	5.95
7034ACM	170	260	42	2.1	1.1	186	214	1700	2400	8.27
7038ACM	190	290	46	2.1	1.1	176	265	1600	2200	11.3
7040ACM	200	310	51	2.1	1.1	203	330	1500	2000	15.7
7060BM	300	460	74	4	1.5	345	545	950	1400	44.5
7064BM	320	480	74	4	1.5	390	670	850	1200	44.5
7068BM	340	520	82	5	2	465	820	800	1100	61.8
7072CM	360	540	82	5	2	409	960	800	1100	65.4
7072BM	360	540	82	5	2	462	850	800	1100	62.5
7076BM	380	560	82	5	2	468	880	750	1000	65.5
7080BM	400	600	90	5	2	527	1020	700	950	85.0
7084BM	420	620	90	5	2	550	1070	600	800	90.6
7088BM	440	650	94	6	3	572	1180	630	850	100
7092BM	460	680	100	6	3	618	1290	600	800	120
7096BM	480	700	100	6	3	624	1340	560	750	125
70/500BM	500	720	100	6	3	637	1400	560	750	130
70/530BM	530	780	112	6	3	741	1700	500	670	180
