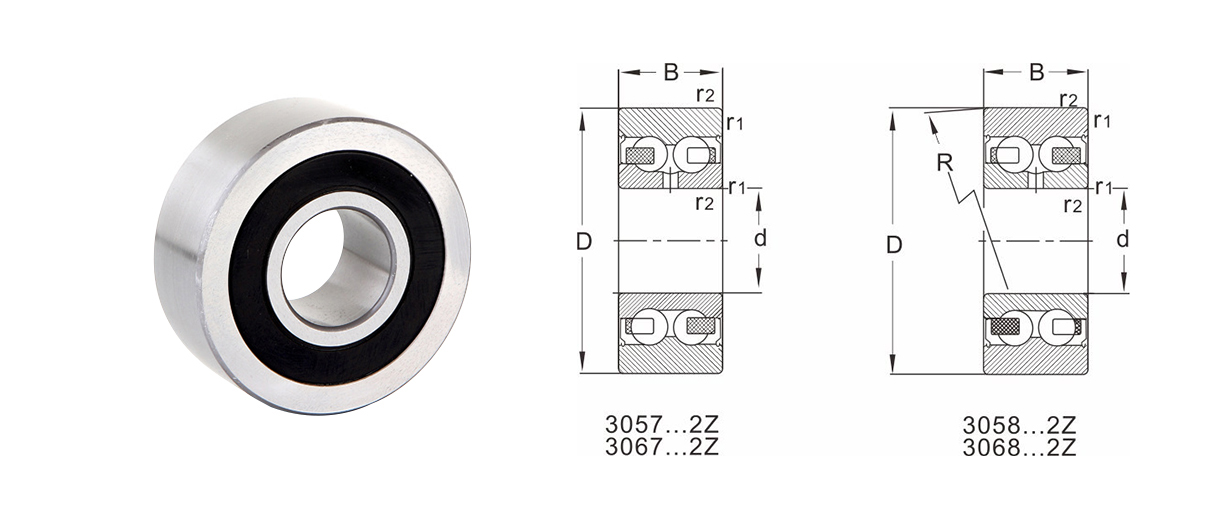

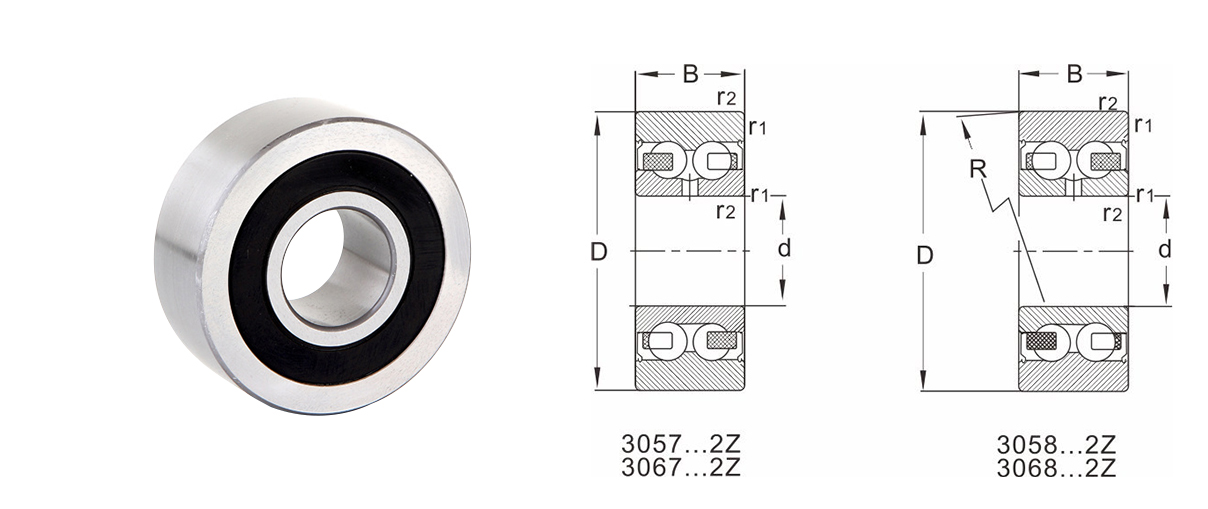

DHK 복렬 앵귤러 콘택트 볼 롤러에는 두 가지 종류가 있습니다. 하나는 직선 직경 3057... 및 3067... 시리즈이고, 다른 하나는 3058... 및 3068... 시리즈, 3057... 시리즈의 원호 표면 외경입니다. 3058... 시리즈의 내부 디자인은 32... 시리즈 복열 앵귤러 콘택트 볼 베어링과 동일합니다. 3067... 그리고 3068... 시리즈의 내부 디자인은 33... 시리즈 복렬 앵귤러 콘택트 볼 베어링과 동일합니다.

DHK 복열 앵귤러 콘택트 볼 베어링 롤러의 접촉각은 25°이고 원호 표면 외경 롤러의 반경은 R=400mm입니다.

이러한 베어링의 대부분은 양면에 방진 커버(접미사.2z)가 있고 양면에 접촉 밀봉 링(접미사.2RSR)이 있습니다.
DHK 복열 앵귤러 콘택트 볼 롤러는 플라스틱 케이지로 만들어졌습니다.

DHK 복열 앵귤러 콘택트 볼 롤러는 일반 공차를 사용합니다. 롤러 직경 공차의 원형 표면 외경은 표준 값의 두 배입니다.

DHK 복열 앵귤러 콘택트 볼 베어링의 공차(테이퍼 롤러 베어링 제외)

(mm)로 표시된 모든 치수:

(um)의 공차:

내부 링

PN/(일반)

명사 같은 보어 직경		편차 dmp	변형 Vdp 시리즈			변화 Vdmp	테이퍼 보어 1:12 편차/변이
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

내부 링

PN/(일반)

명사 같은 외경		편차	변형 Vdp 시리즈			밀봉된 베어링	변화	방사형 런아웃
>	<=	△디엠프	7.8.9	0．1	2.3.4	2 3 4	VDMP	케아
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

DHK 복렬 앵귤러 컨택트 볼 베어링 롤러, 공통 클리어런스(CN)

DHK는 요청 시 다른 롤러 간격 그룹을 제공할 수 있습니다.

DHK 복열 앵귤러 콘택트 볼 베어링의 축방향 내부 틈새 그룹

보어 직경(mm)		C2(음)	CN(음)	C3(음)		C4(음)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

모델		치수						속도등급[rpm]	정격 부하				최대 허용 하중		무게
모델		치수						속도등급[rpm]	베어링 작업 시		롤러로 작업할 때		최대 허용 하중
원통형 외경	구형 외경	디	디	비	아르 자형	r1,r2분		분 -1	동적 부하	정적 하중	동적 부하	정적 하중	동적 부하	정적 하중
305700.2Z	305800.2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2RSR	305800.2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
