구면 롤러 베어링

카테고리

구면 롤러 베어링

디자인 변형
내부 틈새

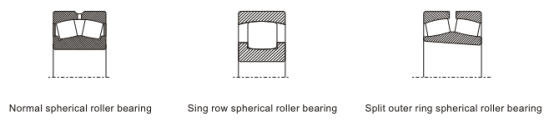

일반적으로 구형 롤러 베어링은 분리할 수 없는 복열 레이디얼 베어링으로 개방형 설계로 표준으로 생산됩니다. 요청 시 DHK는 단열 구면 롤러 베어링 또는 분할 외부 링 구면 롤러 베어링을 설계하고 생산할 수도 있습니다.

크기와 시리즈에 따라 DHK 구형 롤러 베어링은 여러 가지 설계 변형으로 생산되며, 다양한 설계는 구형 롤러 설계가 다르며 다양한 케이지에 장착됩니다.

디자인 C의 베어링에는 대칭 구형 롤러가 있으며 중앙의 느슨한 리브에는 두 조각의 프레스 강철 케이지가 표준으로 장착되어 있습니다.

디자인 MB의 베어링에는 비대칭 롤러와 두 조각의 내부 링 라이딩 및 기계 가공된 견고한 황동 케이지가 있는 중앙 플랜지가 있습니다. 이 설계는 대형 구면 롤러 베어링용으로 표준으로 생산됩니다. 이러한 베어링은 더 높은 속도 용량을 갖습니다.

CA 디자인의 베어링에는 중앙 플랜지가 없습니다. 대칭형 구형 롤러가 있으며 일체형으로 가공된 견고한 황동 케이지가 장착되어 있습니다.

MA 디자인의 베어링에는 느슨한 중앙 가이드 링이 있습니다. 그들은 대칭형 롤러를 가지고 있으며 일체형 기계 가공 및 견고한 황동 케이지를 타고 있는 외부 링이 장착되어 있습니다. 이 디자인의 베어링은 특히 진동 응용 분야에 사용됩니다.

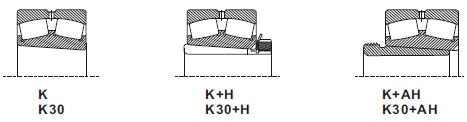

구형 롤러 베어링은 테이퍼 보어(예: 테이퍼 1:12), 즉 접미사 K 또는 테이퍼 보어가 1:30, 즉 시리즈 240 및 241의 경우 표준으로 접미사 K30과 함께 자주 사용됩니다. 이러한 베어링은 장착이 매우 쉽습니다. 어댑터(H) 및 철수 슬리브(AH)를 사용하여 이러한 베어링 유형을 장착하는 기능을 통해 높은 작동 정확도가 필요하지 않은 응용 분야에서 샤프트의 인발 시트 또는 정밀 회전 시트에 직접 장착할 수 있습니다.

윤활 홈 및 구멍 DHK 구형 롤러 베어링(시리즈 213 제외)은 간단한 재윤활 기능을 표준으로 통합하여 생산됩니다. 원주형 홈과 윤활 구멍

외부 링. 이러한 기능은 접미사 W33으로 식별됩니다.

정렬 불량

구면 롤러 베어링은 정렬 불량을 보상하는 데 최적입니다. 중앙 위치로부터 허용되는 최대 오정렬( )은 베어링 설계, 시리즈 및 실제 작동 조건에 따라 달라집니다. 다음 값은 최대 허용 값입니다.

베어링 시리즈	최대 허용 오정렬
213	1
222	1.5
223	2
230	1.5
231	1.5
232	2.5
239	1.5
240	2
241	2.5

스페리컬 롤러 베어링의 내부 틈새 그룹의 경우 원통형 보어 또는 테이퍼 보어가 있는 베어링을 구별해야 합니다. DHK 구형 롤러 베어링은 각 관련 일반 틈새 그룹 중국에 대해 표준으로 생산됩니다. DHK는 또한 더 큰 레이디얼 틈새( 그룹 C3, C4 또는 C5) 또는 주문 요청 시 감소된 방사상 클리어런스(그룹 C2)도 가능합니다. 값은 ISO5753에 따라 확인되었습니다. 레이디얼 클리어런스 그룹의 세부 값은 다음 표에 나열되어 있습니다.

DHK 구형 롤러 베어링의 반경 방향 내부 틈새 원통형 보어가 있는 구형 롤러 베어링

보어 직경
>	<=	C2 최소 최대	중국 최소 최대	C3 최소 최대	C4 최소 최대	C5 최소 최대
-- 24		10 20	20 35	35 45	45 60	60 75
24 30		15 25	25 40	40 55	55 75	75 95
30 40		15 30	30 45	45 60	60 80	80 100
40 50		20 35	35 55	55 75	75 100	100 125
50 65		20 40	40 65	65 90	90 120	120 150
65 80		30 50	50 80	80 110	110 145	145 180
80 100		35 60	60 100	100 135	135 180	180 225
100 120		40 75	75 120	120 160	160 210	210 260
120 140		50 95	95 145	145 190	190 240	240 300
140 160		60 110	110 170	170 220	220 280	280 350
160 180		65 120	120 180	180 240	240 310	310 390
180 200		70 130	130 200	200 260	260 340	340 430
200 225		80 140	140 220	220 290	290 380	380 470
225 250		90 150	150 240	240 320	320 420	420 520
250 280		100 170	170 260	260 350	350 460	460 570
280 315		110 190	190 280	280 370	370 500	500 630
315 355		120 200	200 310	310 410	410 550	500 690
355 400		130 220	220 340	340 450	450 600	600 750
400 450		140 240	240 370	370 500	500 660	660 820
450 500		140 260	260 410	410 550	550 720	720 900
500 560		150 280	280 440	440 600	600 780	780 1000
560 630		170 310	310 480	480 650	650 850	850 1100
630 710		190 350	350 530	530 700	700 920	920 1190
710 800		210 390	390 580	580 770	770 1010	1010 1300
800 900		230 430	430 650	650 860	860 1120	1120 1440
900 1000		260 480	480 710	710 930	930 1220	1220 1570
1000 1120		290 530	530 780	780 1020	1020 1330	1330 1770
1120 1250		320 580	580 860	860 1120	1120 1460	1460년 1870년
1250 1400		350 640	640 950	950 1240	1240 1620	1620년 2060년
1400 1600		400 720	720 1060	1060 1380	1380 1800	1800 2300
1600 1800		450 810	810 1180	1180 1550	1550 2000	2000 2550

테이퍼 보어가 있는 구면 롤러 베어링

보어 직경
>	<=	C2 최소 최대	CN 최소 최대	C3 최소 최대	C4 최소 최대	C5 최소 최대
-- 24		15 25	25 35	35 45	45 60	60 75
24 30		20 30	30 40	40 55	55 75	75 95
30 40		25 35	35 50	50 65	65 85	85 105
40 50		30 45	45 60	60 80	80 100	100 130
50 65		40 55	55 75	75 95	95 120	120 160
65 80		50 70	70 95	95 120	120 150	150 200
80 100		55 80	80 110	110 140	140 180	180 230
100 120		65 100	100 135	135 170	170 220	220 280
120 140		80 120	120 160	160 200	200 260	260 330
140 160		90 130	130 180	180 230	230 300	300 380
160 180		100 140	140 200	200 260	260 340	340 430
180 200		110 160	160 220	220 290	290 370	370 470
200 225		120 180	180 250	250 320	320 410	410 520
225 250		140 200	200 270	270 350	350 450	450 570
250 280		150 220	220 300	300 390	390 490	490 620
280 315		170 240	240 330	330 430	430 540	540 680
315 355		170 270	270 360	360 470	470 590	590 740
355 400		210 300	300 400	400 520	520 650	650 820
400 450		230 330	330 440	440 570	570 720	720 910
450 500		260 370	370 490	490 630	630 790	790 1000
500 560		290410	410 540	540 680	680 870	870 1100
560 630		320 460	460 600	600 760	760 980	980 1230
630 710		350 510	510 670	670 850	850 1090	1090 1360
710 800		390 570	570 750	750 960	960 1220	1220 1500
800 900		440 640	640 840	840 1070	1070 1370	1370년 1690년
900 1000		490 710	710 930	930 1190	1190 1520	1520년 1860년
1000 1120		530 770	770 1030	1030 1300	1300 1670	1670년 2050년
1120 1250		270830	830 1120	1120 1420	1420년 1830년	1830년 2250년
1250 1400		620 910	910 1230	1230 1560	1560 2000	2000년 2450년
1400 1600		680 1000	1000 1350	1350년 1720년	1720 2200	2200 2700
1600 1800		750 1110	1110 1500	1500년 1920년	1920년 2400년	2400 2950

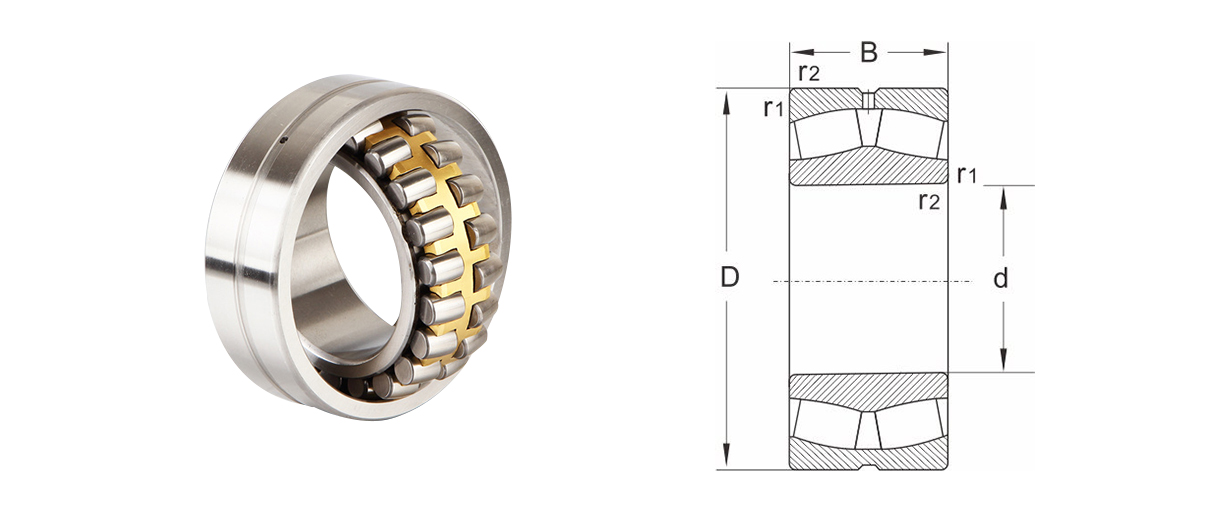

모델	치수				정격 부하		극한의 속도		계산요소				무게
모델	디	디	비	r1,r2분	동적 부하	정적 하중	그리스 윤활	오일 윤활	이자형	Y1	Y2	에야디야	[킬로그램]
21304c	20	52	15	1.1	36.5	33.5	8500	10000	0.3	2.3	3.3	2	0.16
21305c	25	62	17	1.1	44	43	7000	9000	0.28	2.4	3.6	2.4	0.25
21306c	30	72	19	1.1	62	63	6000	7500	0.27	2.5	3.7	2.4	0.39
21307c	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21307ck	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21308c	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21308ck	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21309c	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21309ck	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21310c	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21310ck	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21311c	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21311ck	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21312c	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
21312ck	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
22213c	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
22213ck	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
21313c	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21313ck	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21314c	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21314ck	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21315c	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21315ck	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21316c	80	170	39	2.1	275	340	2200	3000	0.23	2。9	4.4	2.9	4.25
21316ck	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21317c	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21317ck	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21318c	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21318ck	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21319c	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43
21319ck	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43

닝보 DHK 정밀 베어링 유한 회사

0+

수년간의 경험

0+

고객 서비스

0+

특허기술

자격증

DHK는 IATF16949 품질 시스템 인증과 ISO14001 환경 관리 시스템 인증을 통과했으며 국가 첨단 기술 기업입니다.

최근 뉴스

스러스트 스페리컬 롤러 베어링은 축 하중이 높은 중부하 작업에서 어떻게 작동합니까?

2024-12-02 업계 뉴스

스러스트 구면 롤러 베어링 상당한 축 하중을 처리하도록 특별히 설계되어 축 힘이 지배적인 중부하 산업 응용 분야에서 선호되는 솔루션입니다. 이들 설계에는 회전축에 대해 특정 각도로 배치된 대형 비대칭 롤러가 통합되어 있습니다. 이 롤러...
더
4열 원통형 롤러 베어링은 어떻게 반경방향 하중과 축방향 하중을 동시에 처리합니까?

2024-11-25 업계 뉴스

의 주요 특징 4열 원통형 롤러 베어링 방사형 및 축방향 하중을 모두 처리할 수 있는 것은 4열의 원통형 롤러 배열입니다. 이러한 베어링에서 롤러는 베어링 하우징 내에서 평행한 열로 배치되며, 각 열에는 고유한 하중 지지 경로 세트가...
더
중부하 작업에 4열 원통형 롤러 베어링을 사용하는 주요 이점은 무엇입니까?

2024-11-18 업계 뉴스

4열 원통형 롤러 베어링 큰 반경방향 하중과 축방향 하중을 동시에 처리하도록 특별히 설계되어 중부하 작업에 이상적입니다. 4열의 원통형 롤러로 구성된 독특한 구성을 통해 기존의 1열 또는 2열 베어링에 비해 더 넓은 표면적에 걸쳐 탁월...
더
쌍을 이루는 단열 테이퍼 롤러 베어링은 어떤 유형의 기계 또는 시스템에 가장 일반적으로 사용됩니까?

2024-11-11 업계 뉴스

자동차 부문에서는 쌍을 이루는 단열 테이퍼 롤러 베어링 휠 허브와 액슬 어셈블리에 일반적으로 사용됩니다. 이러한 베어링은 차량 중량으로 인한 반경 방향 힘과 회전 또는 제동으로 인해 발생하는 축 방향 힘을 모두 지원하는 데 필수적입니...
더
구형 롤러 베어링의 내부 형상은 하중 전달 능력에 어떤 영향을 줍니까?

2024-11-04 업계 뉴스

정의하는 특징 중 하나는 구형 롤러 베어링 샤프트와 평행하게 움직이는 두 줄의 롤링 요소(일반적으로 원통형 또는 배럴 모양 롤러)의 배열입니다. 이 설계를 통해 베어링은 두 방향의 반경방향 하중과 축방향 하중을 동시에 처리할 수 있습...
더
중부하 작업에 구형 롤러 베어링을 사용하면 어떤 주요 이점이 있습니까?

2024-10-28 업계 뉴스

구형 롤러 베어링 높은 반경방향 하중과 축방향 하중을 동시에 지원하도록 설계되어 중부하 작업에 이상적입니다. 두 줄의 대칭 롤러를 포함하는 고유한 내부 형상을 통해 하중을 베어링 전체에 고르게 분산시켜 하중 전달 능력을 향상시킬 수 있...
더
앵귤러 콘택트 볼 베어링의 정렬 불량이 작동 효율성에 어떤 영향을 미칠 수 있습니까?

2024-10-21 업계 뉴스

잘못된 정렬로 인해 베어링 롤링 요소의 하중이 고르지 않게 되어 궤도와의 최적의 접촉이 방해됩니다. 이러한 조건은 레이스 내에서 볼이 원활하게 굴러가기 위해 애쓰면서 마찰을 증가시킵니다. 추가적인 마찰로 인해 과도한 열이 발생하여 베어링의 작동 ...
더
부적절한 설치는 쌍을 이루는 단열 테이퍼 롤러 베어링의 성능에 어떤 영향을 미칠 수 있습니까?

2024-10-14 업계 뉴스

조기 마모: 부적절한 설치 쌍을 이루는 단열 테이퍼 롤러 베어링 불균일한 접촉 패턴과 부하 분산이 발생할 수 있으며 이는 성능에 매우 중요합니다. 베어링이 잘못 정렬되면 특정 영역에는 과도한 압력이 가해지고 다른 영역에는 최소한의 하...
더
진동 및 충격 하중은 복렬 캠 롤러의 성능에 어떤 영향을 줍니까?

2024-10-07 업계 뉴스

향상된 부하 분산: 주요 강점 중 하나 이중 행 캠 롤러 단일 행 대안에 비해 더 넓은 표면적에 걸쳐 하중을 더 균등하게 분배하는 능력입니다. 중장비, 제조 장비 또는 산업 자동화 시스템과 같이 충격 하중이나 진동이 만연한 환경에서 ...
더

이 카테고리에 대한 업계 지식 확장

1: 중요성에 대한 이해 구면 롤러 베어링 산업 응용 분야

구면 롤러 베어링은 다양한 산업 응용 분야에서 중요한 역할을 하며 기계 및 장비가 무거운 하중, 회전 운동 및 정렬 불량 문제를 처리할 수 있도록 해줍니다. 이러한 특수 베어링은 방사형 및 축방향 하중을 모두 수용하도록 설계되어 광업, 건설, 제조 등과 같은 산업에 이상적입니다. 신뢰할 수 있는 고성능 기계에 대한 수요가 증가함에 따라 올바른 구형 롤러 베어링 공급업체를 선택하는 것이 무엇보다 중요해졌습니다.

2: 선택 시 고려해야 할 주요 요소 구면 롤러 베어링 공급업체

평판이 좋고 신뢰할 수 있는 구형 롤러 베어링 공급업체를 선택하는 것은 산업 장비의 효율성, 신뢰성 및 수명에 큰 영향을 미칠 수 있는 중요한 결정입니다. 다음은 잠재적 공급업체를 평가할 때 고려해야 할 몇 가지 주요 요소입니다.

a) 제품 품질 및 성능: 가장 먼저 고려해야 할 사항은 공급업체가 제공하는 구형 롤러 베어링의 품질입니다. 국제 품질 표준을 준수하고 내구성이 뛰어난 고성능 베어링을 생산한 실적이 있는 공급업체를 찾으십시오. 여기에는 공급업체의 제조 공정, 자재 소싱 및 품질 관리 절차를 이해하는 것이 포함됩니다. 평판이 좋은 공급업체는 자사 제품의 기능을 입증하기 위해 상세한 기술 사양과 테스트 데이터를 제공하는 경우가 많습니다.

b) 업계 경험 및 전문 지식: 공급업체의 업계 경험 및 기술 전문 지식은 다양한 산업 응용 분야의 고유한 요구 사항을 이해하고 충족할 수 있는 능력을 나타내는 지표입니다. 다양한 산업 분야에 서비스를 제공한 경험이 있는 기존 공급업체는 맞춤형 솔루션을 제공하고 베어링 선택, 설치 및 유지 관리에 대한 귀중한 통찰력을 제공할 가능성이 높습니다.

c) 제품 범위 및 맞춤화: 산업용 응용 분야는 매우 다양하므로 다양한 범위의 구형 롤러 베어링을 사용할 수 있는 것이 유리합니다. 신뢰할 수 있는 공급업체는 다양한 부하 및 작동 조건을 해결할 수 있도록 다양한 크기, 디자인 및 구성을 제공해야 합니다. 또한 특정 요구 사항에 따라 베어링을 맞춤화할 수 있으면 장비 성능과 수명이 크게 향상될 수 있습니다.

d) 기술 지원 및 고객 서비스: 복잡한 베어링 응용 분야를 다룰 때는 효율적인 기술 지원과 대응적인 고객 서비스가 필수적입니다. 평판이 좋은 공급업체는 선택 과정에서 전문적인 지침을 제공하고, 설치 절차를 지원하며, 유지 관리 및 문제 해결을 위한 지속적인 지원을 제공해야 합니다.

3: 평가 구면 롤러 베어링 공급업체 장기적인 파트너십을 위해

구형 롤러 베어링 공급업체를 선택하는 것은 단지 일회성 거래가 아닙니다. 이는 향후 수년간 조직의 운영 효율성에 영향을 미칠 수 있는 결정입니다. 공급업체와 성공적이고 장기적인 파트너십을 구축하려면 다음 측면을 고려하는 것이 중요합니다.

a) 신뢰성 및 일관성: 제품 품질, 가용성 및 배송 일정의 일관성은 가동 중지 시간을 최소화하고 중단 없는 운영을 보장하는 데 필수적입니다. 신뢰성에 대한 평판이 좋은 공급업체는 약속을 지키고 필요에 따라 베어링을 안정적으로 공급할 가능성이 더 높습니다.

b) 혁신 및 기술 발전: 산업은 끊임없이 발전하고 있으며 베어링 기술도 예외는 아닙니다. 베어링 성능, 내구성 및 효율성을 개선하기 위해 연구 개발에 투자하는 공급업체는 장비 생산성을 향상시키는 최첨단 솔루션에 대한 액세스를 제공할 수 있습니다.

c) 글로벌 입지 및 유통 네트워크: 여러 지역에 걸쳐 운영되는 기업의 경우 글로벌 입지 및 광범위한 유통 네트워크를 갖춘 공급업체와 협력하면 조달 프로세스를 간소화하고 일관된 공급망 관리를 보장할 수 있습니다.
